ASRock X58 Extreme3 — системная плата на чипсете Intel X58

В ожидании нескорого еще анонса платформы для процессоров Intel Sandy Bridge производители плат неспешно анонсируют модели на имеющихся чипсетах, если они до сих пор не выпустили обновленную серию с поддержкой USB 3.0 и SATA-III. Мы в свое время рассмотрели один из топовых вариантов ASRock на чипсете X58 (X58 SuperComputer) под платформу Socket 1366, а сейчас взглянем на обновленную модель в этой линейке: одну из двух — ту, которая представляет интерес для реальных покупателей. Конечно, модель Extreme6 по-своему привлекательна, с поддержкой до 6 портов USB 3.0 (включая вывод на переднюю панель) и SATA-III, но все же массовый пользователь, на наш взгляд, пока не испытывает неутолимой потребности в таком количестве скоростных портов (особенно учитывая их не такую уж большую скорость на практике) и вполне способен потерпеть до массовых (то есть дешевых и надежных) чипсетных реализаций новых интерфейсов.

Extreme3, в то же время, выглядит более «спокойной» топовой моделью, реализующей что до́лжно без надрыва. Плата нашпигована всеми актуальными решениями (True333 означает поддержку третьего поколения стандартов USB и SATA, а также соответствующую скорость для порта eSATA), но без явных излишеств и без взятия количеством. USB3.0, SATA-III (RAID) и eSATA-III, поддержка 6-ядерных процессоров, любые конфигурации SLI/CrossFire на двух видеокартах и пр. — топово, но без реального экстрима (вопреки названию). Да и стоит эта модель в рознице лишь чуть больше 200 долларов, что для платы под Socket 1366 — едва ли не нижний предел (во всяком случае, для полноразмерных моделей известных брендов).

Особенности платы

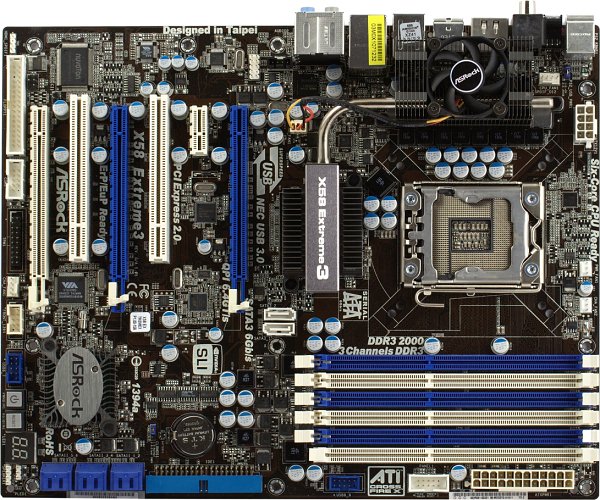

Дизайн платы совершенно обычный, по возможности сочетающий реализацию как передовых технологий, так и старых, все менее актуальных для покупателей современной системы. Из топовых особенностей — 6 слотов для памяти и два полноскоростных слота PCI Express x16, причем с поддержкой всех режимов SLI и CrossFire. В то же время, не забыты слоты PCI, разъемы IDE, Floppy и даже COM! Набор слотов расширения, пожалуй, наиболее удачен (с учетом общей компромиссной направленности платы): для серьезных (но не экстремальных) игроков есть два слота для графики, они же смогут использовать третий под дополнительную карту для физических расчетов или установить в этот длинный слот (со скоростью x4) какой-нибудь серьезный периферийный контроллер. Явным излишеством выглядит разве что реализация RAID для устройств SATA600 (пропускная способность интерфейса подключения контроллера к чипсету не предполагает серьезного запаса для скоростных режимов), но это просто особенность примененного контроллера Marvell (он вообще, как мы увидим далее, загружен на этой плате по полной).

Разводка печатной платы проста и удобна, при сборке ничто не мешает, очень удачно расположены или развернуты все потенциально проблемные разъемы. Плата без проблем входит в стандартный ATX-корпус, единственная проблема может быть в том случае, если вы захотите установить третий видеоускоритель с громоздкой системой охлаждения (двухслотовый). Тогда вам останется выбрать либо другую плату, либо другой корпус, либо видеокарту с более компактным охлаждением (как вариант — пассивным).

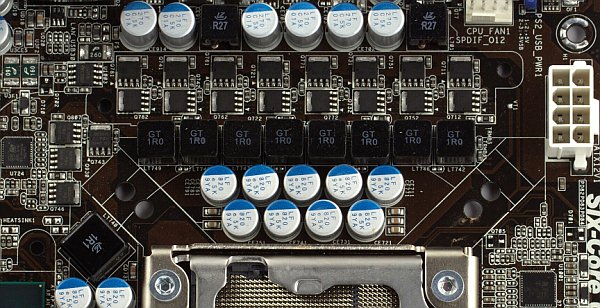

Разумеется, для современной платы, выпущенной под Socket 1366, заявлена поддержка 6-ядерных процессоров, причем не только Core i7, но и серии Xeon (мы можем подтвердить штатную работу с процессором серии Xeon E5600). В то же время, подсистема питания на плате не производит впечатления спроектированной с размахом, в расчете на рекорды. Импульсный стабилизатор напряжения питания процессора использует 8-канальную схему для питания процессорных ядер и отдельный одноканальный преобразователь для интегрированного контроллера памяти в процессоре. На самом деле, в схеме всего 4 ШИМ-канала (в истинном смысле), но их организация усложненная, в каждом используется по два дросселя и по две пары полевых транзисторов. Как и на всех топовых современных платах, на ASRock X58 Extreme3 применяются только полимерные конденсаторы японского производства (Nichicon) с повышенным сроком службы (и пониженным показателем ESR). Для ШИМ-контроллера питания процессора предусмотрена фирменная технология Intelligent Energy Saver, занимающаяся, как и все аналоги у других производителей, снижением количества активных каналов в преобразователе напряжения в моменты низкой нагрузки на процессор. Технология управляется (включается/отключается) одноименной утилитой, но можно выполнить желаемое действие и прямо в BIOS Setup, тогда лишнюю программу даже не придется устанавливать.

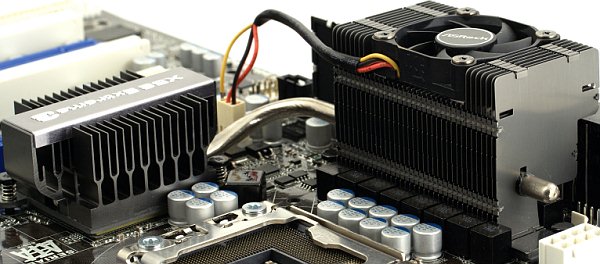

Мы были приятно удивлены, увидев на топовой плате достаточно скромную штатную систему охлаждения, которая не попирает принципами своей конструкции законы физики и здравый смысл. Здесь всего одна тепловая трубка, тянущаяся непосредственно от источника тепла (достаточно массивной подошвы радиатора на северном мосту чипсета) до тонких ребер дополнительного радиатора. На втором радиаторе, который заодно снимает тепло с полевиков в цепи преобразователя напряжения процессора, монтируется небольшой вентилятор, применение которого не обязательно. На практически не выделяющем тепло южном мосту имеется лишь невысокий плоский радиатор. Кстати, даже после отключения вентилятора пластинчатый радиатор на северном мосту чипсета, имеющий эффективную (а не «эффектную» или «стильную») правильную форму, оставался чуть теплым, за счет обдува от боксового кулера на процессоре. Решение, повторимся, приятно удивило на фоне эстетских изысков вместо систем охлаждения, которыми теперь взяли за правило снабжать все топовые и просто недешевые материнские платы.

Плата снабжена фирменным решением современных плат ASRock: технологией C.C.O. (Combo Cooler Option), позволяющей устанавливать как спроектированные под Socket 1366 кулеры, так и более старые системы охлаждения под Socket 775, если вы захотите, скажем, использовать свой прежний кулер после апгрейда. Для возможности установить системы охлаждения, рассчитанные на разный крепеж, плата предусматривает два комплекта отверстий в текстолите, старые кулеры ставятся с небольшим поворотом относительно сокета.

Из прочих особенностей модели, характерных именно для продукции топового сегмента, отметим три маленькие кнопки для включения и перезагрузки системы, а также очистки CMOS (последняя расположена на задней панели). Маленький сегментный дисплей Dr. Debug на текстолите отображает коды интегрированного POST-контроллера, что поможет разобраться с причиной проблем, обнаруженных при старте системы (расшифровка кодов приведена в руководстве пользователя).

В комплект поставки этой платы, помимо стандартных шлейфов (SATA — в большом количестве) и переходников питания для SATA, входит мостик для создания SLI- и CrossFire-конфигураций. Руководство пользователя переведено на русский (хотя местами и ужасно), что гораздо лучше, чем краткие инструкции по установке, которые единственно предлагают на русском другие производители.

Про фирменные утилиты ASRock мы уже неоднократно рассказывали, ничего радикально нового в арсенале компании с тех пор не появилось, так что мы с чистой совестью отсылаем вас, например, к обзору X58 SuperComputer и фотогалерее того обзора (где вы можете рассмотреть скриншоты). Кратко напомним, что из по-настоящему полезных утилит в комплекте есть разве что отвечающая одновременно за мониторинг системных показателей, управление вентиляторами и разгон на лету OC Tuner. Про крайне полезную в быту утилиту OC DNA, обеспечивающую сохранение профилей настроек BIOS Setup на внешний носитель (и обмен такими профилями), мы, с вашего позволения, вспоминать не станем. Функционирование фирменной технологии Instant Boot мы разбирали в том же обзоре X58 SuperComputer.

Функциональность

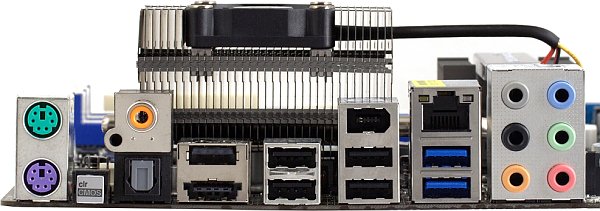

Набор портов ввода-вывода на задней панели оставляет крайне приятное впечатление своей продуманностью и богатством. Еще раз упомянем сочетание «морально устаревших» интерфейсов и новейших, причем в данном случае из новейших на задней панели отметились не только порты USB 3.0, но и SATA600, реализованный в виде eSATA-III. Точнее говоря, последний применен в комбинированном разъеме, физически совмещающем порты eSATA и USB 2.0. Оба порта при этом функционируют в штатном режиме (например, можно без малейших проблем загрузиться с вставленной в разъем USB-флешки), а при использовании специальных кабелей (обычно имеющих в названии «Power-over-eSATA») можно получить из этого разъема одновременно и интерфейсный сигнал SATA, и питание для внешнего винчестера (взятое с контактов USB). Также отметим кнопку для очистки CMOS, которая облегчит эксперименты с разгоном без необходимости держать корпус открытым.

Особенность реализации SATA-III на плате состоит в том, что примененный для этой цели контроллер Marvell обеспечивает функционирование не только двух внутренних портов SATA600 и не только RAID-режимов для подключенных к ним устройств, но и порта еSATA (он распаян на задней панели и совмещен с портом USB 2.0), а также «устаревшего» IDE/PATA — то есть возможности контроллера здесь использованы более чем на 100% :). Порт eSATA-III работает в конкурирующем режиме со вторым SATA600: функционирует тот из них, к которому первому будет подключено устройство, вручную переключать режимы работы не требуется.

В данном случае документация и разводка платы едины: третий слот PCIEx16 физически подключен к 4 линиям, так что третий вариант исключается. Из двух оставшихся, как показало наше тестирование, разработчик абсолютно разумно выбрал первый вариант, исходя, очевидно, из того, что крайне малому количеству людей может быть интересен быстрый «широкий» слот для установки какого-то достаточно экзотического контроллера (видеоускорителю для физических расчетов большая пропускная способность, скажем, не нужна). А вот уже имеющиеся и обещанные в спецификациях USB 3.0 и SATA-III хорошо бы иметь работающими если и не на максимальной по стандарту, то хотя на максимально возможной скорости.

Проверили же мы реализованный вариант подключения простым тестом на скорость работы SSD-накопителя при подключении к порту SATA600 (тест на запись/чтение блоков большого размера с помощью утилиты IOMeter). Результаты мы сравнили с полученными ранее.

Тест	Скорость чтения (блоками по 1024 КБ), МБ/c	Скорость записи (блоками по 1024 КБ), МБ/c
Marvell 88SE9128 (ASRock X58 Extreme3)	223	174
Marvell 88SE9123, подключение к порту PCI Express 2.0 x1 (P55)	255	190
Marvell 88SE9123, подключение к порту PCI Express 1.1 x1 (P55)	188	116
Marvell 88SE9123, подключение к порту PCI Express 1.1 x1 (ICH10R)	174	105

Хорошо видно (особенно по тесту записи), что скоростные показатели примерно соответствуют контроллеру Marvell 88SE9123, подключенному к порту PCI Express 2.0 x1 (на чипсете P55). Ну а поскольку никаких экзотических решений с концентраторами линий PCI Express на ASRock X58 Extreme3 не применяется, то, следовательно, и наш контроллер Marvell 88SE9128 подключен к порту PCI-E 2.0 x1, к северному мосту.

Качество аналогового вывода интегрированного звукового решения мы оценили при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire, получив итоговые общие оценки «Очень хорошо» для обоих режимов тестирования — 16 бит, 44 кГц и 16 бит, 48 кГц. Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода — 44,1 и 48 кГц.

Тест	16 бит, 44 кГц	16 бит, 48 кГц
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ	+0,01, −0,10	+0,03, −0,28
Уровень шума, дБ (А)	−82,9	−83,8
Динамический диапазон, дБ (А)	83,7	85,2
Гармонические искажения, %	0,015	0,0070
Гармонические искажения + шум, дБ (A)	−57,2	−75,9
Интермодуляционные искажения + шум, %	0,024	0,019
Взаимопроникновение каналов, дБ	−82,4	−79,9
Интермодуляции на 10 кГц, %	0,017	0,013
Общая оценка	Очень хорошо	Очень хорошо

Плата и ее звуковой кодек сертифицированы для программы THX TruStudio Pro, то есть позволяют установить набор ПО THX TruStudio, разработанный совместно компаниями THX и Creative. Данное программное обеспечение реализует несколько интересных технологий, применимых в основном при просмотре фильмов: виртуальное окружение (разложение стереосигнала на несколько потоков объемного звука и, наоборот, воспроизведение многоканальной дорожки на двух колонках с эффектом окружающего звука), автоматическое усиление басов и выделение голосов в диалогах, интеллектуальный эквалайзер (Crystalizer), «достраивающий звук из MP3 до качества исходной записи», автоматическое управление громкостью во избежание резких перепадов звука в дорожке.

Производительность

Для разнообразия мы приводим показатели производительности протестированной платы и одной из предыдущих, рассмотренных нами ранее. Разумеется, такое тестирование выполняется всегда, но результаты его настолько предсказуемы, что мы предпочитаем не засорять ими статьи. Как видите, разница между платами составляет менее 3%, что не только невозможно заметить на практике, но и, скорее всего, не удастся выделить в реальных условиях, когда в разные платы ставятся разные модули памяти с отличающимися таймингами и пр. (Для тестирования ASUS P6T Deluxe использовался вдвое меньший объем памяти, но для наших целей это неважно, так как наш стандартный набор тестов вполне довольствуется объемом в 1 ГБ.)

Тест	ASRock X58 Extreme3	ASUS P6T Deluxe
Архивирование в 7-Zip, мин:сек	3:41	3:49
Кодирование MPEG4 (XviD), мин:сек	2:31	2:32
FarCry (High@1024×768), fps	281	280
Doom 3 (High@1024×768), fps	280	284

Заключение

В заключение можем сказать, что ASRock выпустила вполне ожидаемую, но от того не менее привлекательную модель. Будучи одной из самых недорогих для Socket 1366, плата обеспечивает всю необходимую современную функциональность. Пожалуй, единственное несоответствие, которое мы уже отмечали, заключается в том, что как раз экстремальных достижений на этой модели (Extreme3) добиться не удастся. Зато топовые процессоры, SLI/CrossFire на двух картах (возможно, с четырьмя GPU) и пр. поддерживаются без проблем, а грамотное использование достоинств платформы позволяет получить актуальные современные интерфейсы USB 3.0 и SATA-III (включая вариант с eSATA) еще и в скоростном виде.

Средняя текущая цена (количество предложений) этой модели в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(0)

Источник

Обзор материнской платы ASRock X58 Extreme3 (страница 7)

Максимальная базовая частота, на которой сохранял стабильность протестированный экземпляр ASRock X58 Extreme3, составила 214 МГц. Для достижения этого результата пришлось повысить напряжения VTT до 1.5 В и CPU PLL до 1.9 В. Изменение других параметров, нередко помогающих повысить предел стабильности по базовой частоте материнских плат под процессоры с 1366 контактами, не позволило улучшить указанный результат. А 200 МГц плата «взяла» в полностью штатном режиме, без повышения напряжений.

Стендовый CPU Core i7 920 способен работать на 4200 МГц при напряжении 1.35 В. С повторением такого результата на ASRock X58 Extreme3 проблем не возникло. Благодаря возможности выставить множитель CPU напрямую в значение, которое соответствует активированному Turbo Boost, — 21, получить искомые 4.2 ГГц можно было двумя способами: и как 20 x 210, и как 21 x 200. Во втором случае проверка с помощью утилиты TMonitor не выявила какого-либо снижения множителей под полной нагрузкой:

реклама

Сложности с подбором на плате напряжения и «пропадание» из списка значения множителя 21 я уже описывал, повторяться не буду. Здесь лишь упомяну, что установленное с помощью «сдвига» CPU Voltage действительно снижается в отсутствие нагрузки. Как, разумеется, и частота:

В итоге, пусть процесс разгона на ASRock X58 Extreme3 и проходит не слишком гладко, но все же плата демонстрирует неплохой оверклокерский потенциал и без проблем разогнала стендовый процессор до его максимума при воздушном охлаждении. Особенно приятно, что она позволяет при этом сохранить работоспособность всех энергосберегающих технологий Intel. Назвать поведение тестируемой платы отличным я бы в наше время уже не решился, но хорошим – запросто.

Производительность

Производительность системы на ASRock X58 Extreme3 проверялась в двух режимах:

Оперативная память, как видно на скриншотах CPU Tweaker, в обоих случаях работала в штатном режиме на частоте 1600 МГц и с задержками 7–7–7–20 при Command Rate 1N.

Вообще платформа на процессорном разъеме с 1366 контактами ввиду того, что контроллер памяти встроен в CPU, оставляет производителям материнских плат не слишком большой простор для «борьбы за скорость». Режим работы процессора да частота и задержки памяти. Во второстепенных таймингах обычно и кроется причина отличий в производительности разных моделей материнских плат.

ASRock X58 Extreme3 в обоих режимах выставила практически одинаковые наборы задержек. Лишь Round Trip Latency в разгоне немного завысила.

реклама

Мы будем сравнивать производительность платы с другой отмеченной «экстримальным» суффиксом материнкой на Intel X58 Express – Gigabyte GA-EX58-Extreme. Эта, как показал ее тест, отнюдь не отличается последовательностью в самостоятельном выборе второстепенных задержек:

Причем даже в штатном режиме выставленные ею второстепенные тайминги были заметно выше, чем те, что задала ASRock X58 Extreme3.

А в разгоне Gigabyte GA-EX58-Extreme завысила некоторые из них еще сильнее. Посмотрим, как это скажется на сравнительной производительности двух плат. Здесь зависимость будет «чистой», обе материнки просто идеально, с точностью до десятой доли мегагерца, выставляют базовую частоту.

Все тесты проводились в 64-битной ОС Windows 7 Ultimate. Каждый запускался не менее пяти раз, после чего крайние полученные значения отбрасывались, а остальные усреднялись и округлялись.

Для начала результаты

Тест	ASRock X58 Extreme3	Gigabyte GA-EX58 Extreme	ASRock / Gigabyte – 100%
3DMark 06 Overall Score	18405	18367	+0.2%
3DMark 06 CPU Score	5028	5037	-0.2%
3DMark Vantage Overall Score	13023	13008	+0.1%
3DMark Vantage CPU Score	17858	17820	+0.2%
Cinebench R10, Rendering (x CPU)	16552	16430	+0.7%
Everest Memory Read, MB/s	16250	16234	+0.1%
Everest Memory Write, MB/s	13809	13762	+0.3%
Everest Memory Latency, ns	50.6	51.0	+0.9% *
Fritz Chess Benchmark, kNodes	10359	10298	+0.6%
Super PI 8M, sec	158.8193112	159.077	+0.2% *
Winrar 3 Speed Test, KB/s	3503	3494	+0.3%

* Для упрощения восприятия значение заменено на противоположное по знаку.

И снова я вынужден констатировать, что производительность плат очень похожа. Можно заметить минимальное, в несколько десятых процента, преимущество ASRock X58 Extreme3 в абсолютном большинстве тестов. Ну, более низкие второстепенные задержки и не могли не сказаться.

Посмотрим, как изменится ситуация при разгоне центрального процессора:

реклама

Тест	ASRock X58 Extreme3	Gigabyte GA-EX58 Extreme	ASRock / Gigabyte – 100%	Прирост от разгона, ASRock
3DMark 06 Overall Score	23229	23119	+0.5%	26.2%
3DMark 06 CPU Score	6893	6934	-0.6%	37.1%
3DMark Vantage Overall Score	16585	16691	-0.6%	27.4%
3DMark Vantage CPU Score	24856	24750	+0.4%	39.2%
Cinebench R10, Rendering	23379	23404	-0.1%	41.2%
Everest Memory Read, MB/s	17222	17108	+0.7%	6.0%
Everest Memory Write, MB/s	14496	14416	+0.6%	5.0%
Everest Memory Latency, ns	48.7	48.6	-0.1% *	3.7% *
Fritz Chess Benchmark, kNodes	14563	14586	-0.2%	40.6%
Super PI 8M, sec	116.4639707	116.672	+0.2% *	26.7% *
Winrar 3 Speed Test, KB/s	4038	4038	0.0%	15.3%

* Для упрощения восприятия значение заменено на противоположное по знаку.

А вот здесь все уже не столь однозначно. В среднем ASRock X58 Extreme3 все равно впереди, но теперь уже совсем ненамного. Впрочем, в обоих случаях разница в пределах погрешности измерений. Производительность тестируемой платы находится на ожидаемо высоком уровне.

Источник

Обзор материнской платы ASRock X58 Extreme3

реклама

Представленные в конце 2008 года процессоры Intel с разъемом LGA 1366 до сих пор остаются наиболее производительными CPU для персональных компьютеров. И самыми дорогими, конечно. «Порог вхождения» в круг их счастливых обладателей в виде набора из собственно процессора, материнской платы для него, а также «правильного» трехканального комплекта оперативной памяти обойдется в кругленькую сумму.

Но время идет, и цены постепенно снижаются. Если в первый год после выхода этой платформы подобный набор стоил минимум 23–24 тысяч рублей (CPU 10, MoBo 7–8, RAM 6–7), то сейчас ситуация заметно лучше. Что касается материнских плат, то самые дешевые их представительницы на Intel X58 + LGA 1366 оцениваются в московской рознице в 5000 с небольшим рублей ($170).

Одной из таких материнок является ASRock X58 Extreme. Эта плата так и не добралась до нашей лаборатории, но зато недавно успела обновиться. Новый вариант получил тройку в названии, призванную символизировать поддержку последних версий основных последовательных интерфейсов – USB 3.0 и SATA 6 GB/s (именно так официально называется SATA 3.0). Эта плата тоже обещает стать недорогой (а если смотреть исключительно на материнки с упомянутыми портами, то и вовсе одной из самых дешевых). При этом ASRock позиционирует X58 Extreme3 как решение «все в одном», в том числе и для оверклокеров. Посмотрим, насколько она этому позиционированию соответствует.

Начнем, как всегда, с упаковки и комплекта поставки платы.

Упаковка и комплект поставки

ASRock X58 Extreme3 поставляется в картонной коробке вполне стандартных габаритов. Она выполнена в темных тонах, какие-либо абстрактные изображения отсутствуют. Зато коробка не просто глянцевая, а прямо-таки переливается на свету.

Сверху присутствует удобная ручка для переноски.

реклама

На лицевой стороне основное место уделено логотипу «True 333». Таким образом заявляется поддержка USB, SATA и eSATA третьей версии. Далее следует название модели, а внизу – логотипы «заинтересованных» торговых марок.

Вся задняя грань коробки отведена под описание фирменных технологий ASRock. И лишь в ее правом нижнем углу нашлось место для перечня технических характеристик материнской платы.

Внутри первым делом обнаруживается комплект поставки X58 Extreme3, отделенный от платы картонной перегородкой.

Перечислим этот набор аксессуаров:

Обширное руководство пользователя переведено на 10 языков. Радует, что среди них нашлось место и нашему с вами «великому и могучему». Кроме руководства здесь присутствуют «простыни» с подробным описанием поддерживаемых платой технологий Instant Boot и Intelligent Energy Saver.

А на комплектном DVD записаны:

Как видите, комплект поставки ASRock X58 Extreme3 особым богатством не отличается. Здесь как минимум не помешали бы: еще столько же SATA-кабелей, пара планок для вывода на заднюю панель корпуса дополнительных USB-разъемов и мостик ATI CrossFireX. Об отсутствии в комплекте каких-нибудь приятных мелочей, призванных порадовать покупателей отнюдь не самой дешевой платы, я уже молчу.

Дизайн и возможности

А вот к дизайну ASRock X58 Extreme3 каких-то особых претензий быть не может. Некоторая «перенасыщенность» платы элементами обусловлена тем, что производитель явно хотел выпустить модель «все в одном».
