Обзор и тестирование материнской платы ASUS PRIME B250-PLUS: бюджетное решение?
Компания ASUS продолжает радовать своих поклонников своим широким модельным рядом, в котором каждый сможет подобрать себе материнскую плату согласно финансовым возможностям и необходимому оснащению. Одними из самых интересных устройств для сборки недорогих систем по соотношению цены и возможностей являются решения на базе чипсета Intel B250, который не позволит вам разогнать систему, но взамен предлагает очень гуманную стоимость в комплекте с хорошими функциональными возможностями.
Спецификация
Производитель и модель
ASUS PRIME B250-PLUS
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)
1 x PCI Express 3.0 x16 (в режиме х16)
1 x PCI Express 3.0 x16 (в режиме х4)
2 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)
Intel Optane Memory Ready
1 x Realtek RTL8111H (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 4-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
2 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
1 х USB 3.1 Gen1 Type-C
Внутренние порты I/O
1 x USB 3.1 Gen1 с поддержкой подключения двух USB 3.1 Gen1
1 x USB 2.0 с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Упаковка новинки приятно выделяется стильным оформлением в черно-красных цветах. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах коробки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.
Внутри мы обнаружили следующий набор аксессуаров:
Дизайн и особенности платы
Несмотря на свой бюджетный статус, тестируемая модель может похвастать приятным дизайном с использованием вкраплений красного цвета. В целом облик ASUS PRIME B250-PLUS очень достойный для ее ценового сегмента.
Не обошлось и без LED-подсветки, которая заключается в иллюминации полосы в области звуковой подсистемы и защелок слотов PCI Express 3.0 x16. Управлять подсветкой нельзя, поскольку это не ASUS AURA, и она просто мигает красным цветом.
Что же касается компоновки и удобства сборки системы, то даже несмотря на перпендикулярное расположение портов SATA 6 Гбит/с, особых претензий у нас не возникло, поскольку доступ к ним не будет перекрыт платами расширения. Следует лишь проявлять аккуратность при подключении интерфейсов по правому краю, ведь крепежные отверстия для надежной фиксации печатной платы там отсутствуют.
Взглянув на обратную сторону ASUS PRIME B250-PLUS, можно отметить тот факт, что для крепления радиатора использованы пластиковые клипсы. Но поскольку перед нами модель, не предназначенная для разгона, то подобный способ фиксации нельзя отнести к недостаткам новинки.
В нижней части традиционно находится большое количество элементов, а именно: колодка подключения аудиоразъемов передней панели, S/PDIF out, порт COM, колодка подключения фронтальной панели и джампер сброса CMOS. Дополнительно отметим две колодки активации портов USB: одну USB 2.0 и одну USB 3.1 Gen1. Всего на плате силами чипсета Intel B250 реализована поддержка шести портов USB 2.0: двух внутренних и четырех внешних. Что же касается USB 3.1 Gen1, то всего на плате силами чипсета реализована поддержка пяти таких интерфейсов: двух внутренних и трех внешних, один из которых выполнен в формате USB Type-C.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с.
Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность со вторым слотом PCI Express x16 («PCIe x16_2») и одним из портов SATA 6 Гбит/с («SATA6G_1»). Поэтому при установке PCIe M.2-накопителя второй разъем PCI Express x16 будет работать в режиме х1. Если же установленный M.2-накопитель будет работать в режиме SATA, тогда будет недоступен обозначенный порт SATA 6 Гбит/с. Ну а если вы решили использовать Intel Optane Memory, то для этого подойдет только второй разъем M.2 Socket 3 («M.2_2»).
Системная плата ASUS PRIME B250-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Система охлаждения рассматриваемой платы состоит из одного радиатора, который отводит тепло от чипсета Intel B250. В процессе тестирования были зафиксированы следующие температурные показатели:
Несмотря на достаточно высокую температуру дросселей, никаких проблем с перегревом в процессе работы возникнуть не должно.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности ASUS PRIME B250-PLUS у пользователя есть в распоряжении шесть слотов:
Поскольку чипсет Intel B250 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний разъем, тогда как пропускная способность второго ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.
Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub). Напомним, что чипсет не поддерживает VGA-видеовыход, и для его реализации используется чип Realtek RTD2166.
Для обеспечения работы двух слотов PCI используется мост ASMedia ASM1083.
Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

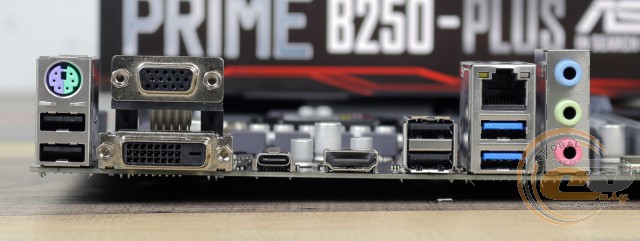

На интерфейсную панель тестируемой модели выведены следующие порты:
Интерфейсная панель новинки выгодно отличается наличием семи портов USB, включая USB Type-C, трех видеовыходов и возможностью вынести на заднюю панель порт COM. К недостаткам же можно отнести неудобное подключение многоканальной акустики.
У ASUS PRIME B250-PLUS имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как два других предназначены для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона
Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS PRIME B250-PLUS использовалось следующее оборудование:
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable
Обзор и тестирование материнской платы ASUS PRIME B250M-PLUS: основа для современной системы без разгона
Как мы знаем, чипсет Intel B250 обладает более скромной функциональностью по сравнению со своими старшими собратьями в лице Intel Z270 и Intel H270. Среди всех чипсетов Intel 200-й серии он поддерживает наименьшее число портов USB 3.0 и всего 6 линий PCI Express 3.0, но и имеющихся возможностей более чем достаточно для современной системы в 2017 году.
Спецификация
Производитель и модель
ASUS PRIME B250M-PLUS
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)
1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x4
1 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)
Intel Optane Memory Ready
1 x Intel WGI219V (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 4-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
2 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевый радиатор на элементах подсистемы питания
Внутренние порты I/O
1 x USB 3.0 с поддержкой подключения двух USB 3.0
2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
ASUS PRIME B250M-PLUS поставляется в картонной коробке с приятным оформлением в черно-красных цветах. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.
В коробке мы обнаружили следующий набор аксессуаров:
Дизайн и особенности платы
В отличие от рассмотренной нами ранее ASUS PRIME B250M-A, тестируемая новинка получила более интересный дизайн, а также радиатор на полевых транзисторах подсистемы питания процессора. В целом облик ASUS PRIME B250M-PLUS приятный и наверняка понравится большинству пользователей.
Не обошлось и без LED-подсветки, которая заключается в иллюминации полосы в области звуковой подсистемы и защелок слотов PCI Express 3.0 x16. Управлять подсветкой нельзя, поскольку это не ASUS AURA, и она просто мигает красным цветом.

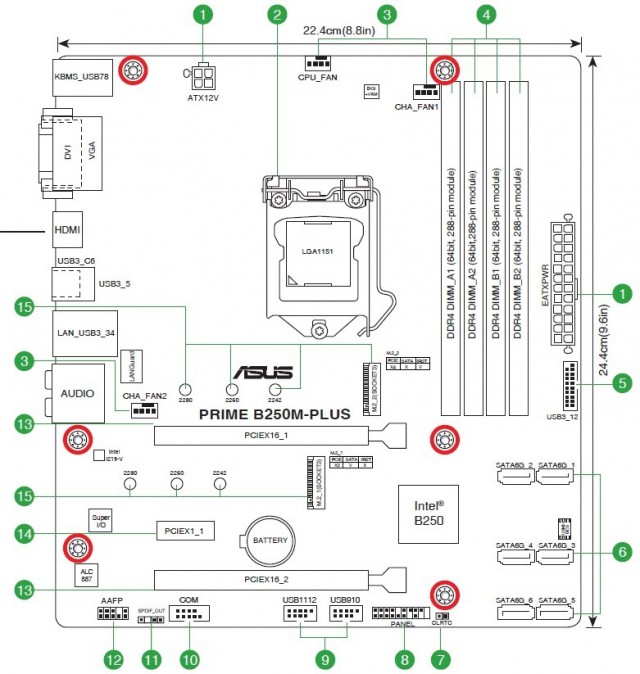

Что же касается компоновки и удобства сборки системы, то за исключением перпендикулярного расположения портов SATA 6 Гбит/с никаких претензий у нас не возникло. Да и нюансы с подключением двух верхних интерфейсов SATA 6 Гбит/с могут возникнуть лишь в случае установки габаритной видеокарты.
На обратной стороне ASUS PRIME B250M-PLUS в глаза сразу бросается тот факт, что для крепления обоих радиаторов использованы пластиковые клипсы. Поскольку сама модель не предназначена для разгона, то подобный способ фиксации можно считать вполне приемлемым.
Нижняя часть новинки традиционно встречает нас целой россыпью элементов, ведь тут расположены: колодка подключения аудиоразъемов передней панели, S/PDIF out, порт COM, колодка подключения фронтальной панели и джампер сброса CMOS. Дополнительно отметим две колодки активации портов USB 2.0. Всего на плате силами чипсета Intel B250 реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с. Ввиду недостаточного количества свободных чипсетных линий, один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя.
Системная плата ASUS PRIME B250M-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим колодку подключения выносной панели с портами USB 3.0. Всего на плате силами чипсета реализована поддержка шести USB 3.0: двух внутренних и четырех внешних, один из которых выполнен в формате USB Type-C.
Система охлаждения рассматриваемой платы состоит из двух радиаторов, один из которых отводит тепло от чипсета Intel B250, тогда как второй накрывает полевые транзисторы подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:
Как видим по результатам, никаких проблем с перегревом в процессе работы возникнуть не должно.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности ASUS PRIME B250M-PLUS у пользователя есть в распоряжении три слота:
Поскольку чипсет Intel B250 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний разъем PCI Express 3.0 x16, тогда как пропускная способность нижнего ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.
Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub). Напомним, что чипсет не поддерживает интерфейс VGA, и для его реализации используется чип Realtek RTD2166.
Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

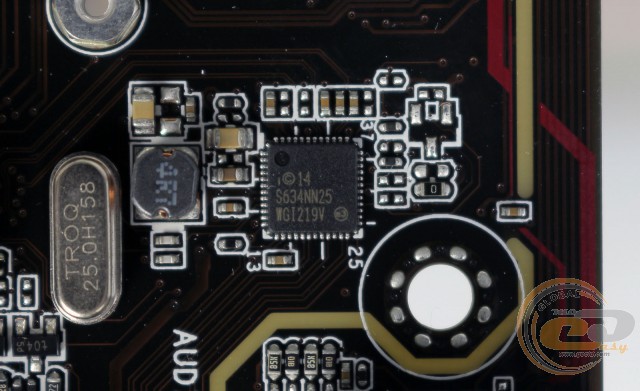

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

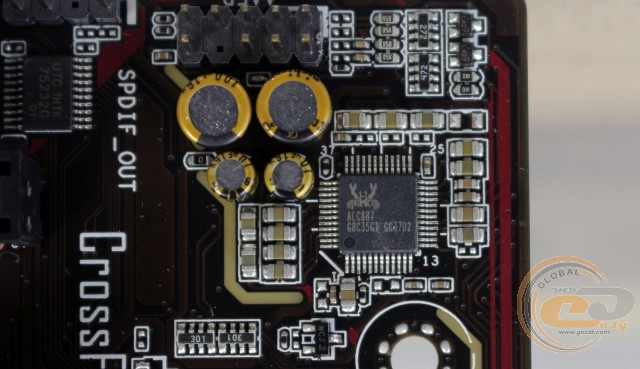

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

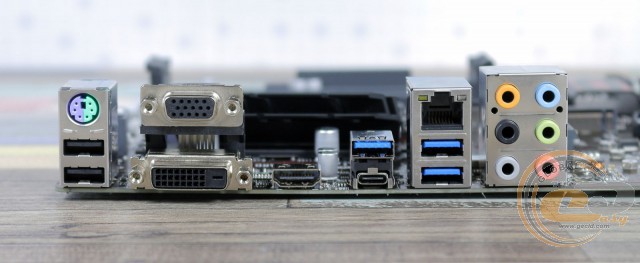

На интерфейсную панель тестируемой модели выведены следующие порты:
Интерфейсная панель новинки выгодно отличается наличием шести портов USB, включая USB Type-C, трех видеовыходов и удобным подключением многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порт COM.
У ASUS PRIME B250M-PLUS имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как два других предназначены для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона
Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.
Тестирование

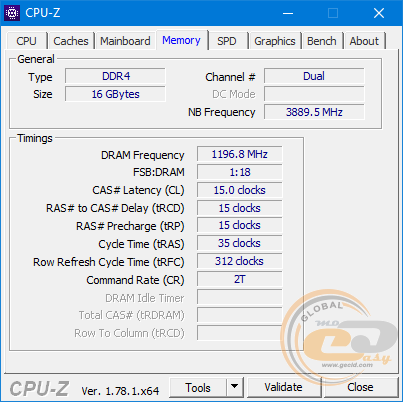

Для проверки возможностей материнской платы ASUS PRIME B250M-PLUS использовалось следующее оборудование:
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable
Asus b 250 plus
2xPCI-E Dsub+DVI+HDMI GbLAN SATA ATX 4DDR4′> Socket LGA1151 ✔Intel B250 ✔2 слота 16x PCI-E ✔1x DVI-D, 1x HDMI, 1x VGA монитор ✔1 Гбит / с ✔ATX ✔4x DDR4 ✔2 разъема M Key SATA, PCI-E 2242, 2260, 2280 ✔LED-трассировка зоны аудиоподсистемы
Материнские платы с оперативной памятью DDR4, Материнские платы ATX, Материнские платы с поддержкой ОС Windows 10 (только 64 bit), Материнские платы Socket LGA1151, Материнские платы с 4 слотами памяти Все варианты
На данный момент товара нет в наличии.
В таблице представлены аналоги или товары, подходящие под описание.
Купить в магазине:
Заказать с доставкой:
Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.
Характеристики
| Действующие маркетинговые акции | ✔ Скидка при покупке материнской платы GIGABYTE, видеокарты GIGABYTE и процессора Intel |
| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ | CPU восьмого поколения работать не будут, даже если обновить BIOS. Процессоры 7000-й серии работают только в Windows 10! Предыдущие версии Windows, включая Windows 7 и 8.1, более не поддерживаются, точнее, не будут получать критически важные обновления от Microsoft. |
| Основные характеристики | |
| Производитель | ASUS |
| Серия | PRIME |
| Модель | PRIME B250-PLUS найти похожую мат.плату |
| Назначение | Настольный ПК |
| Уникальные технологии ASUS | LANGuard, SafeSlot, DIGI+ VRM |
| Чипсет мат. Платы | Intel B250 характеристики чипсета |
| Подсветка | LED-трассировка зоны аудиоподсистемы, красная |
| Тип оборудования | Материнская плата для настольного ПК |
| Описание | Зарядка USB устройств (iPod, iPhone и т.д.), Зарядка USB устройств при выключенном компьютере, Кэширование данных на SSD, Экранирование звуковой подсистемы |
| Поддержка ОС | Windows 10 (только 64 bit), Windows 8.1 (только 64 bit), Windows 7 (Windows 8.1 и Windows 7 только при установке 6-го поколения процессоров Skylake) |
| Поддержка OA 3.0 | Да |
| Процессор | |
| Гнездо процессора | Socket LGA1151 |
| Макс. кол-во процессоров на материнской плате | 1 |
| Поддержка типов процессоров | Intel серии Core i7-7xxx, Core i7-6xxx, Core i5-7xxx, Core i5-6xxx, Core i3-7xxx, Core i3-6xxx, Pentium G4xxx, Celeron G3xxx совместимые процессоры |
| Поддержка ядер процессоров | Kaby Lake, Skylake-S |
| Видео | |
| Видео M/B | Используется встроенное в процессор. Максимальный размер видеобуфера 1024 Мб |
| Максимальное разрешение экрана | 4096 x 2160 @ 24 Гц или 2560 x 1600 @ 60 Гц при подключении HDMI монитора, 1920 x 1200 @ 60 Гц при подключении DVI-D или D-Sub монитора |
| Видео разъемы на задней панели | 1x DVI-D, 1x HDMI, 1x VGA монитор |
| Макс. кол-во подключаемых мониторов | 3 |
| Аудио | |
| Звук | 8-канальный HDA кодек Realtek ALC887 |
| Аудио разъемы на задней панели | Line-out, Mic-in, Rear-out |
| Поддержка памяти | |
| Количество разъемов DDR4 | 4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP). |
| Тип поддерживаемой памяти | DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора |
| Официально поддерживаемые стандарты памяти | PC4-19200 (DDR4 2400 МГц), Зависит от процессора |
| Max объем оперативной памяти | 64 Гб |
| Дисковая система | |
| Поддержка NVMe Boot | Да |
| Количество разъемов M.2 (NGFF) | 2 разъема B&M Key SATA/PCI-E с поддержкой карт Type 2242/2260/2280 (длиной до 80 мм). Второй слот поддерживает только PCI-E m.2 SSD |
| Intel Optane Memory | Поддерживается, только при установке 7-й серии процессоров Intel Core |
| Serial ATA 6Gb/s | 6 каналов. SATA 1/6 совмещены с M.2 |
| Конфигурация | |
| Разъем для подключения FDD | Нет |
| BIOS | EFI AMI BIOS, 128 Мбит |
| Коммуникации | |
| Сеть | 1 Гбит/с. сетевой контроллер Realtek RTL8111H |
| Интерфейс, разъемы и выходы | |
| Количество разъемов PCI Express | 2 слота 16x PCI-E 3.0 работают в режиме 16-4 |
| Количество разъемов PCI Express 1x | 2 слота 1x PCI-E 3.0 |
| Количество разъемов PCI | 2 слота |
| Клавиатура/мышь | PS/2 клавиатура/мышь + USB |
| USB разъемы на задней панели | 1x USB Type C (5 Gbps), 2x USB 3.0 (USB 3.1 Gen1), 4x USB 2.0 |
| Контроллер USB | USB 3.0 контроллер встроен в чипсет |
| Внутренние порты USB на плате | 2x USB 3.0 (USB 3.1 Gen1), 2x USB 2.0 возможно подключить на корпусе или через планку портов |
| Охлаждение | |
| Охлаждение | Пассивное охлаждение |
| Питание | |
| Требования к блоку питания | Поддерживаются только 24+8 pin блоки питания. совместимые БП |
| Потребительские свойства | |
| Технология энергосбережения | Energy Processing Unit (EPU) |
| Совместимость | |
| Формат платы | ATX (305 x 218 мм) |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 33.28 x 26.45 x 5.58 см |
| Вес брутто (измерено в НИКСе) | 0.989 кг |
| Внешние источники информации | |
| Горячая линия производителя | (495) 231-19-99 — в Москве; 8-800-100-27-87 — бесплатный звонок из любого региона России. Пн — пт: с 09:00 до 18:00 |
| Ссылка на документ по срокам ГО | https://www.asus.com/ru/support/article/606 |
Опции, расходные материалы и аксессуары для Материнская плата ASUS PRIME B250-PLUS
Отзывы
Мы старались сделать описание как можно более хорошим, чтобы ваш выбор был безошибочным и осознанным, но т.к. мы, возможно, этот товар не эксплуатировали, а только со всех сторон пощупали, а вы его после того, как купите, испробуете в работе, ваш отзыв может сделать этот мир лучше, если ваш отзыв действительно будет полезным, то мы его опубликуем и дадим вам возможность следующую покупку у нас сделать по 2-й колонке.
Компания ASUS продолжает радовать своих поклонников своим широким модельным рядом, в котором каждый сможет подобрать себе материнскую плату согласно финансовым возможностям и необходимому оснащению. Одними из самых интересных устройств для сборки недорогих систем по соотношению цены и возможностей являются решения на базе чипсета Intel B250, который не позволит вам разогнать систему, но взамен предлагает очень гуманную стоимость в комплекте с хорошими функциональными возможностями.
Спецификация
Производитель и модель
ASUS PRIME B250-PLUS
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)
1 x PCI Express 3.0 x16 (в режиме х16)
1 x PCI Express 3.0 x16 (в режиме х4)
2 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)
Intel Optane Memory Ready
1 x Realtek RTL8111H (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 4-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
2 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
1 х USB 3.1 Gen1 Type-C
Внутренние порты I/O
1 x USB 3.1 Gen1 с поддержкой подключения двух USB 3.1 Gen1
1 x USB 2.0 с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Упаковка новинки приятно выделяется стильным оформлением в черно-красных цветах. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах коробки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.
Внутри мы обнаружили следующий набор аксессуаров:
Дизайн и особенности платы
Несмотря на свой бюджетный статус, тестируемая модель может похвастать приятным дизайном с использованием вкраплений красного цвета. В целом облик ASUS PRIME B250-PLUS очень достойный для ее ценового сегмента.
Не обошлось и без LED-подсветки, которая заключается в иллюминации полосы в области звуковой подсистемы и защелок слотов PCI Express 3.0 x16. Управлять подсветкой нельзя, поскольку это не ASUS AURA, и она просто мигает красным цветом.
Что же касается компоновки и удобства сборки системы, то даже несмотря на перпендикулярное расположение портов SATA 6 Гбит/с, особых претензий у нас не возникло, поскольку доступ к ним не будет перекрыт платами расширения. Следует лишь проявлять аккуратность при подключении интерфейсов по правому краю, ведь крепежные отверстия для надежной фиксации печатной платы там отсутствуют.
Взглянув на обратную сторону ASUS PRIME B250-PLUS, можно отметить тот факт, что для крепления радиатора использованы пластиковые клипсы. Но поскольку перед нами модель, не предназначенная для разгона, то подобный способ фиксации нельзя отнести к недостаткам новинки.
В нижней части традиционно находится большое количество элементов, а именно: колодка подключения аудиоразъемов передней панели, S/PDIF out, порт COM, колодка подключения фронтальной панели и джампер сброса CMOS. Дополнительно отметим две колодки активации портов USB: одну USB 2.0 и одну USB 3.1 Gen1. Всего на плате силами чипсета Intel B250 реализована поддержка шести портов USB 2.0: двух внутренних и четырех внешних. Что же касается USB 3.1 Gen1, то всего на плате силами чипсета реализована поддержка пяти таких интерфейсов: двух внутренних и трех внешних, один из которых выполнен в формате USB Type-C.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с.
Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность со вторым слотом PCI Express x16 («PCIe x16_2») и одним из портов SATA 6 Гбит/с («SATA6G_1»). Поэтому при установке PCIe M.2-накопителя второй разъем PCI Express x16 будет работать в режиме х1. Если же установленный M.2-накопитель будет работать в режиме SATA, тогда будет недоступен обозначенный порт SATA 6 Гбит/с. Ну а если вы решили использовать Intel Optane Memory, то для этого подойдет только второй разъем M.2 Socket 3 («M.2_2»).
Системная плата ASUS PRIME B250-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Система охлаждения рассматриваемой платы состоит из одного радиатора, который отводит тепло от чипсета Intel B250. В процессе тестирования были зафиксированы следующие температурные показатели:
Несмотря на достаточно высокую температуру дросселей, никаких проблем с перегревом в процессе работы возникнуть не должно.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности ASUS PRIME B250-PLUS у пользователя есть в распоряжении шесть слотов:
Поскольку чипсет Intel B250 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний разъем, тогда как пропускная способность второго ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.
Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub). Напомним, что чипсет не поддерживает VGA-видеовыход, и для его реализации используется чип Realtek RTD2166.
Для обеспечения работы двух слотов PCI используется мост ASMedia ASM1083.
Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.
На интерфейсную панель тестируемой модели выведены следующие порты:
Интерфейсная панель новинки выгодно отличается наличием семи портов USB, включая USB Type-C, трех видеовыходов и возможностью вынести на заднюю панель порт COM. К недостаткам же можно отнести неудобное подключение многоканальной акустики.
У ASUS PRIME B250-PLUS имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как два других предназначены для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона
Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS PRIME B250-PLUS использовалось следующее оборудование:
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable
 | ASUS |
Форм-фактор  Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX. Процессор | |
| Производитель процессора На данный момент основными производителями процессоров являются Intel и AMD. | Intel |
| Сокет Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости. | LGA1151 |
| Количество сокетов Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы. | 1 |
| Наличие встроенного процессора Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости. | нет |
| Название встроенного процессора | — |
| Максимальная частота шины FSB, МГц FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной. Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д). | не указана |
| Минимальная частота шины FSB, МГц FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной. Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д). | не указана |
| Поддержка Hyper-Threading При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными. | нет |
| Поддержка многоядерных процессоров | есть |
| Поддерживаемые процессоры | Intel Core i7/Core i5/Core i3/Pentium/Celeron |
| Производитель чипсета материнской платы |
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.
Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.
BIOS/EFI
BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.
Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.
EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).
Оперативная память
DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.
Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.
На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.
На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.
DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.
DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.
DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.
DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.
DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.
DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.
SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.
DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.
Максимальная частота оперативной памяти, которую поддерживает материнская плата.
Минимальная частота оперативной памяти, которую поддерживает материнская плата.
Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.
Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.
Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.
ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).
Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.
Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.
PCI/Видеокарта
AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.
PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!
SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).
SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.
CrossFire X – последняя версия CrossFire.
Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.
Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.
Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.
Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.
Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.
Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.
Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!
PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.
detector
